絕緣子污穢閃絡試驗室可以實現人工模擬高海拔、覆冰、污穢等環境，對絕緣子的污閃特性進行研究非常重要。絕緣子污穢閃絡試驗室由多個系統組成，下面對此做簡單講解。

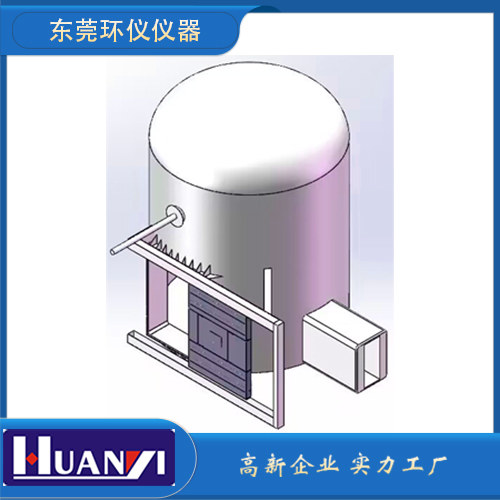

環儀儀器 絕緣子人工污穢閃絡氣候室的系統組成介紹：

一、空氣換熱循環系統：
空氣換熱循環系統中的兩冷風機組可將環境模擬艙內的空氣分別經由兩回風口抽入到兩風道中，并對空氣進行冷卻，并通過調節調溫電加熱器的加熱功率來對空氣溫度進行控制，處理后的冷空氣向上進入穩壓層，然后又通過送風孔板上均勻設置的送風口，由上至下進入環境模擬艙內，實現了環境模擬艙內的空氣換熱循環，并且可使冷風溫度均勻，送風氣流均勻。

二、冷卻水循環系統：
經冷卻水循環系統冷卻后的水可以為淋雨覆冰及超聲波霧化系統和制冷系統提供冷卻用水。

三、制冷系統：
經過制冷系統處理后的低溫低壓制冷劑液體經過管道通往環境模擬艙內的冷風機組，實現制冷過程。

四、抽真空及排霧系統：
通過抽真空及排霧系統可以調節環境模擬艙內的氣壓，模擬試驗所需的高海拔低氣壓環境，并可以解決熱霧在環境模擬艙的罐體上部不易排放的問題。

五、熱霧系統：
熱霧系統可以為絕緣子污穢試驗提供飽和水蒸氣，即熱霧，提供了熱霧的試驗環境。

六、淋雨覆冰及超聲波霧化系統：
淋雨覆冰及超聲波霧化系統可以為高壓、特高壓輸電設備的淋雨試驗?zāi)M淋雨現象，為絕緣子人工覆冰閃絡試驗提供需要的超聲波微霧并實現試件表面覆冰狀態，且可模擬自然界刮風情況下的覆冰過程。

七、融冰系統：
融冰系統采用輻射加熱的方法進行融冰，只需要對試件進行局部加熱即可完成融冰，無需為了融冰而使整個模擬艙內的溫度回升到0℃以上，因此非常節能，運行成本低，從融冰試驗到下一組覆冰試驗無需經過漫長的降溫過程，并且采用非接觸融冰技術實現加熱，不在絕緣子試件周圍形成任何氣流；通過調壓或調功裝置可調整系統加熱功率，易于控制。

以上絕緣子人工污穢閃絡氣候室的各個系統均可實現定制，可按不同的測試要求配置不同的功能，為用戶試驗帶來便利。
