污穢閃絡(luò)是對(duì)電力系統(tǒng)安全運(yùn)行危害最大的一類閃絡(luò)，為了盡量避免污閃發(fā)生，對(duì)絕緣子的污閃特性進(jìn)行研究非常有必要。在進(jìn)行人工污閃絡(luò)試驗(yàn)的要求中，需要用到人工氣候室，主要分污穢和閃絡(luò)兩個(gè)步驟，下面，我們來(lái)了解一下該試驗(yàn)方法。

絕緣子人工污閃試驗(yàn)：

使用設(shè)備：環(huán)儀儀器 絕緣子人工污穢閃絡(luò)氣候室

試驗(yàn)標(biāo)準(zhǔn)：DL/T 859-2015 高壓交流系統(tǒng)用復(fù)合絕緣子人工污穢試驗(yàn)

試驗(yàn)?zāi)康模和ㄟ^(guò)人工污穢實(shí)驗(yàn)，可以得到大噸位絕緣子在典型污穢條件下的性能，從而實(shí)現(xiàn)對(duì)污閃的預(yù)防。

具體步驟：

1.試品污染預(yù)處理：

用干燥的海綿團(tuán)或軟毛刷在復(fù)合絕緣子表面輕輕地均勻涂敷一層干燥的硅藻土，再用洗耳球等氣吹裝置吹掉表面多余的硅藻土，涂污應(yīng)在試品預(yù)處理后1h內(nèi)完成。

2.染污：

用噴槍將攪拌均勻的污穢物懸浮液噴到清潔而干燥的試品絕緣體表面上，使其均勻地覆蓋一層污穢物，其均勻程度用目力檢查即可。

3.污層電導(dǎo)率：

應(yīng)在試品濕潤(rùn)期間反復(fù)測(cè)量污層電導(dǎo)率，直到測(cè)出污層最大電導(dǎo)率為止，此最大電導(dǎo)即為該只試品的電導(dǎo)率。

4.染污試品表面憎水狀態(tài)的模擬：

憎水狀態(tài)模擬可以分為良好憎水狀態(tài)（HC1～HC3）的模擬、親水狀態(tài)（HC7）的模擬、弱憎水狀態(tài)（HC5～HC6）的模擬、被試絕緣子表面憎水狀態(tài)的檢驗(yàn)。

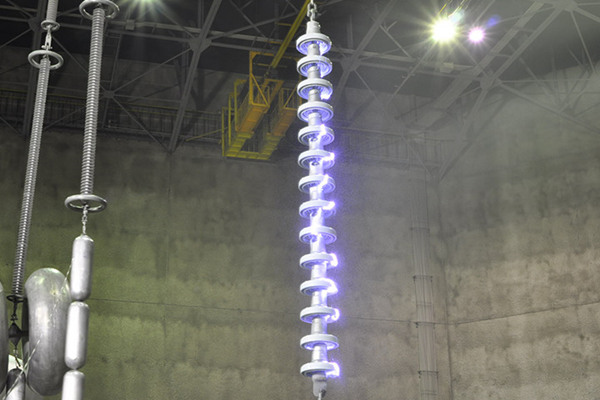

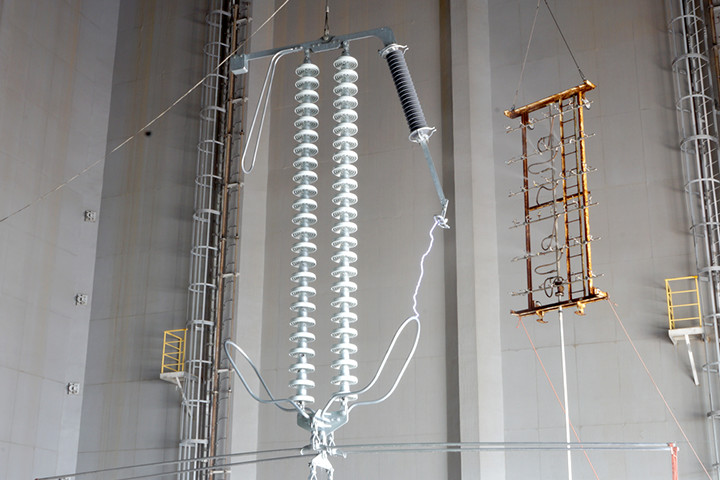

5.閃絡(luò)：

a.固體層法升壓閃絡(luò)試驗(yàn)方法不作為本標(biāo)準(zhǔn)的標(biāo)準(zhǔn)試驗(yàn)方法，可以作為特殊目的使用。將污染后的試品按規(guī)定安裝于霧室中。

每只（串）試品閃絡(luò)一次，共試驗(yàn)3只（串）試品，以3只(串）試品閃絡(luò)電壓的平均值作為試品的閃絡(luò)電壓值，且各次閃絡(luò)電壓與平均值之差的絕對(duì)值不大于平均值的15%。

b.鹽霧法閃絡(luò)試驗(yàn)方法及程序如下:

a)試驗(yàn)時(shí)，將按4.2要求準(zhǔn)備好的試品，置于盛有水的容器中96h后，立即放置霧室中，按4.3

的規(guī)定安裝于霧室中，然后啟動(dòng)噴霧器。

b)對(duì)已按 a）準(zhǔn)備好的試品，在基準(zhǔn)鹽度下施加試驗(yàn)電壓持續(xù)20min，或直至絕緣子閃絡(luò);如果

絕緣子不發(fā)生閃絡(luò)，則將電壓每隔5min 按10%試驗(yàn)電壓逐級(jí)升高至閃絡(luò)。閃絡(luò)后，重新施加電壓并盡可能地升高至先前得到的閃絡(luò)電壓的90%，然后每隔5min按初始閃絡(luò)電壓的5%逐級(jí)升高至閃絡(luò)。升壓閃絡(luò)過(guò)程應(yīng)重復(fù)2次。

c)用自來(lái)水徹底沖洗絕緣子，使鹽全部清洗干凈，然后按b）再重復(fù)2次。

d）絕緣子應(yīng)有9次閃絡(luò)電壓值，且各次閃絡(luò)電壓與平均值之差的絕對(duì)值不大于平均值的15%。
