電動振動試驗水平擴展臺面
產品說明：
水平臺是電動振動臺實現三向振動試驗的一種型式，分為聯體式和分體式。一般情況下，選擇聯體式有助于整體剛性，方便安裝。本公司的整體式水平臺一般不需專用地基。
水平臺由水平臺面、V型導軌、連接頭、花崗巖平板、水平臺基座、內置式靜壓油源所組成。
水平臺面的面積、厚度決定活動系統的質量，也影響臺面的上限頻率，以下列出的臺面指標，屬本公司標準產品，如有特殊要求，可商議。
配置水平臺的振動系統可實現航 天、航 空、船舶、汽車、電子等部件或整機完成二維、三 維 方向的振動試驗。也可配合溫、濕試驗箱形成復合環境試驗系統。
產品特點：
1、以較小的載體（臺面）質量實現較高的加速度和較高的工作頻率，提高整體負載能力及性能。
2、與振動臺一體設計（整體式），剛度好，安裝調試方便；
3、采用V型導軌進行導向，導向性能好，抗傾覆和抗偏載能力強。
4、采用花崗石平板和低壓供油形成的油膜具有較大的承載能力，抗壓強度高，并且耐磨性能好。
5、加固的焊 接臺體具有良好的反作用質量和阻尼效果。
6、內置隔振系統可以減少到地面的振動傳播，防止試驗設備間的干擾。

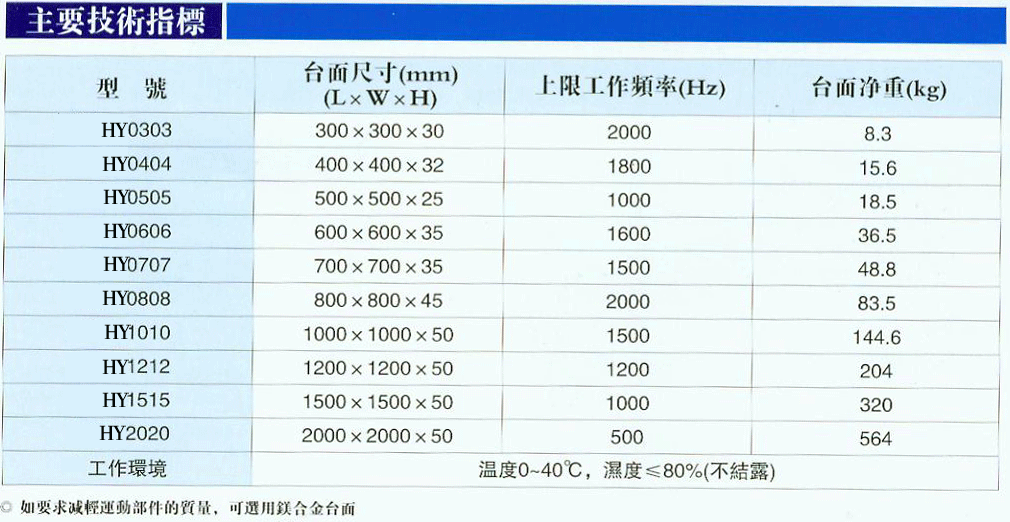

| 型號 | 臺面尺寸 (L×W×H) |
上限工作頻率(Hz) | 臺面凈重 |
| HY0303 | 300×300x30 | 2000 | 8.3 |
| HY0404 | 400x400×32 | 1800 | 15.6 |
| HY0505 | 500×500×25 | 1000 | 18.5 |
| HY0606 | 600 ×600x35 | 1600 | 36.5 |
| HY0707 | 700x700×35 | 1500 | 48.8 |
| HY0808 | 800 ×800×45 | 2000 | 83.5 |
| HY1010 | 1000x1000×50 | 1500 | 144.6 |
| HY1212 | 1200×1200×50 | 1200 | 204 |
| HY1515 | 1500x1500×50 | 1000 | 320 |
| HY2020 | 2000×2000x50 | 500 | 564 |
| 工作環境 | 溫度0~40℃，濕度≤80%（不結露） | ||
