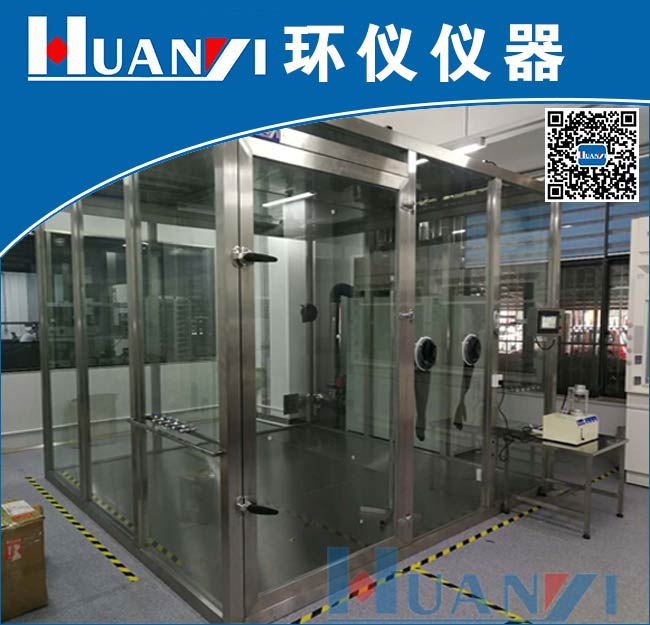

測試艙體積

10m³

測試艙內尺寸

2000 ×2000  ×2500mm（L×W×H），允許±0.5m³偏差

材質

鋼化玻璃

厚度

10mm

框架材質

不銹鋼框架

密封材料

用硅橡膠條及玻璃密封膠

采（進）樣孔

采用304不銹鋼材質，共四個，球閥控制，帶軟管；

護欄

采樣孔面加裝護欄

照明

配置LED日光燈管2支（照明燈及風扇安裝于測試艙頂部，用鐵弗龍材料里外固定，另用不釋放的進口玻璃膠密封）

潔凈系統
（內凈化系統）

初效過濾網、中效過濾網、高消過濾網

排風系統
（外凈化系統）

風機：1000m3/h

排污處理采用噴淋水洗處理加光催化氧化法，可以確保排污口排出空氣可以達到國家環保部門所規定的要求。

插座

10A、16A插座各兩個，共四個，其中兩個市電，兩個需采集功率

測試安裝支架

配置一個不銹鋼分體壁掛機內機安裝支架，尺寸：高=180cm 寬=100cm ，扣子寬=50cm（兩個，可在上部橫梁自油移動）

潔凈等級

 開啟高消 空氣過濾器，凈化試驗室內空氣，20分鐘內使顆粒物粒徑在0.3μm以上的粒子背景濃度小于1000個/L。

氣密性

換氣次數不大于0.05h^-1

測試艙體積

10m³

測試艙內尺寸

2000 ×2000  ×2500mm（L×W×H），允許±0.5m³偏差

材質

鋼化玻璃

厚度

10mm

框架材質

不銹鋼框架

密封材料

用硅橡膠條及玻璃密封膠

采（進）樣孔

采用304不銹鋼材質，共四個，球閥控制，帶軟管；

護欄

采樣孔面加裝護欄

照明

配置LED日光燈管2支（照明燈及風扇安裝于測試艙頂部，用鐵弗龍材料里外固定，另用不釋放的進口玻璃膠密封）

潔凈系統
（內凈化系統）

初效過濾網、中效過濾網、高消過濾網

排風系統
（外凈化系統）

風機：1000m3/h

排污處理采用噴淋水洗處理加光催化氧化法，可以確保排污口排出空氣可以達到國家環保部門所規定的要求。

插座

10A、16A插座各兩個，共四個，其中兩個市電，兩個需采集功率

測試安裝支架

配置一個不銹鋼分體壁掛機內機安裝支架，尺寸：高=180cm 寬=100cm ，扣子寬=50cm（兩個，可在上部橫梁自油移動）

潔凈等級

 開啟高消 空氣過濾器，凈化試驗室內空氣，20分鐘內使顆粒物粒徑在0.3μm以上的粒子背景濃度小于1000個/L。

氣密性

換氣次數不大于0.05h^-1

1、NaC1發生氣量:大于100L/min

2、NaC1顆粒物濃度10土2mg/m³

3、NaCl顆粒物發生氣量不低于100L/min.顆粒物濃度為4mg/m³~12mg/m³，在檢測倉侑效空間內的濃度變化不應高于百分之10顆粒物的空氣動力學粒徑分布應為0.02μm~2pum.質量中位徑約為0.6um。

4、b)油類顆粒物對人體應無害，如玉米油、石蠟油等;發生氣量不低于100 L/min,顆粒物濃度為20mg/m³~30mg/m²，在檢側倉有效空間內的濃度變化不應高于10%;顆粒物的空氣動力學粒徑分布應為0.02μm~2um,質量中位徑約為0.3pm。此方法不應用于KN類過濾元件的隨棄式面罩的TIL檢測。

3.1、準備被測樣品,并安裝好采樣管,采樣管的安裝位置應盡可能接近使用者口鼻的方位置;對隨棄式面罩,應采取必要措施，避免采樣管在檢測中影響面罩的位置;適用時連接好KP100等級過濾元件。

3.2、檢查檢測系統確認處于正常工作狀態。

3.3、將顆粒物導入檢測倉內，使其濃度達到要求。

3.4、受試者在潔凈空氣區域佩戴好被測樣品，并按使用方法檢查佩戴氣密性,然后連接采樣管至顆粒物檢測器,測定受試者在檢測倉外呼吸時面罩內的本底濃度，測定5個數據，取算術平均值作為本底濃度。

3.5、令受試者進入檢測室,并在避勉顆粒物污染的情況下將采樣管連接至顆粒物檢測儀，然后受試者按時間要求，順序完成以下動作:

3.5.1、頭部靜止，不說話2min

3.5.2、左右轉動頭部，大約15次看檢測倉的左右倉壁2min

3.5.3、抬頭和低頭大約15次看檢測倉頂和地面2min

3.5.4、大聲閱讀-段文字或者大聲說話2min

3.5.5、頭部靜止，不說話2min

3.5.6、在進行每個動作時，應同時檢測檢測倉和面罩內顆粒物濃度，-般只測定該動作的zui后100s時間區段，避勉檢測動作的交叉區段，對每個動作，應檢測5個數據，并計算平均值作為該動作的結果。

3.5.7、在檢測過程中允許受試者調整佩戴的面罩，但該動作的檢測比須重做。
