冷凍集裝車箱的漏熱實驗、制冷性能實驗必須在冷凍集裝車箱漏熱試驗室內進行，必須建造一座較大型的環境室。下面，小編帶大家認識一下冷凍集裝車箱漏熱試驗室的結構以及功能。

設備名稱：環儀儀器 冷凍集裝車箱漏熱試驗室

設計依據：ISO 1496-2、GB 29753-2013、GB/T20154-2014等

結構功能介紹：

冷凍集裝車箱漏熱試驗室六個面均作隔熱處理，被測集裝箱置于兩組鐵輪架上經鐵軌送入室內，箱門側對著送風孔板，箱體制冷機組在氣流下游。

空氣處理設備均置于上風道中，循環空氣依次流過可調導風百頁、表冷卻器、軸流風機、加熱器、加濕器、輔助加熱器。

這樣，空氣經歷了降溫去濕、加熱加濕處理，最后流入靜壓室經送風孔板流出，均勻地縱向流過集裝箱周圍測溫區，然后被吸入回風口，繼續循環流動。

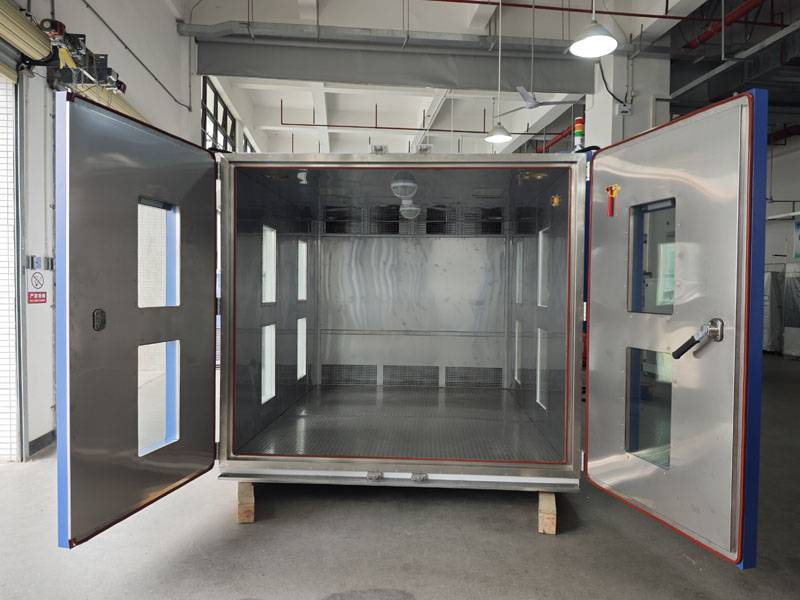

冷凍集裝車箱漏熱試驗室外觀：

實驗系統的控制:

實驗系統中涉及的控制對象主要有3個，即環境溫度、環境濕度、和箱內溫度。分別采用單回路調節器加以控制。所有溫度測量均用Pt100鉑電阻溫度傳感器。

溫度、流量、壓差及功率的測量值均由變送器輸入計算機，將測的參數與工況設定參數進行比較，由計算機按PID控制方法控制相應的執行機構進行自動調節。

計算機每隔一定時間采集一次數據，判斷工況的穩定性及溫度的均勻性，適時給出測量參數和曲線，具有中英文屏幕顯示和數據庫保存歷次測試結果的功能。
