垂直+水平振動臺是一種環境力學試驗設備，具有重載荷、低工作頻率、大工作位移等特點，廣泛應用于航空、船舶、汽車、電子通訊、儀器儀表等行業的振動模擬試驗中。

目前垂直水平震動臺的常見結構形式主要包括垂直式、水平式以及及垂直、水平一體式（翻轉切換式）這三種。其中，垂直、水平一體式的液壓振動臺可通過將激振器翻轉從而實現垂直和水平兩種工位的切換，以實現垂直和水平兩個方向的振動。

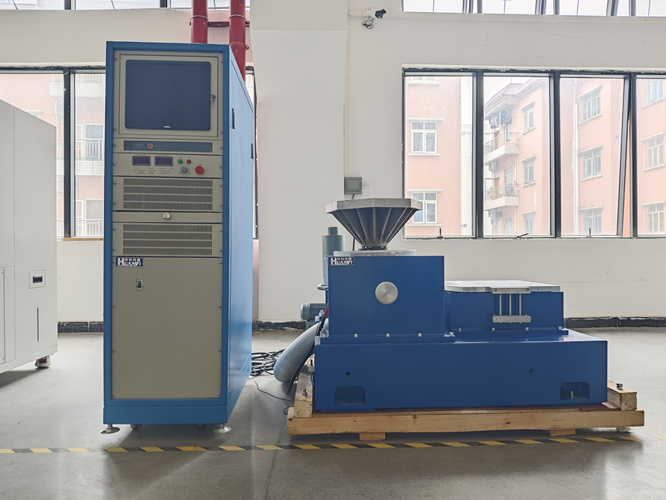

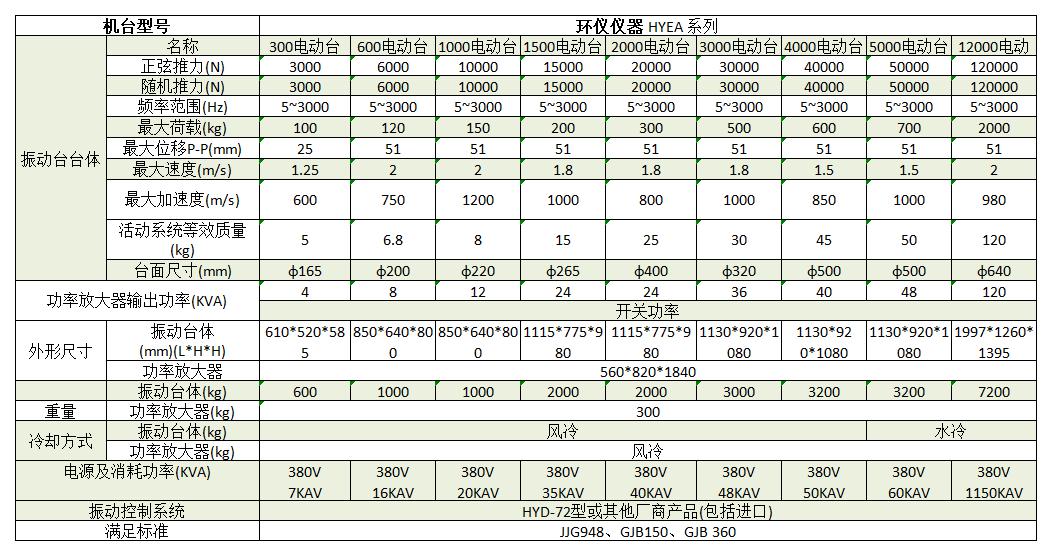

技術參數：

結構及工作原理：

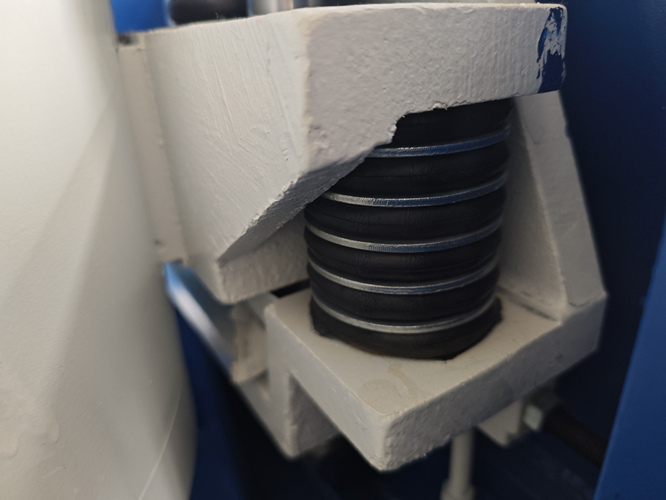

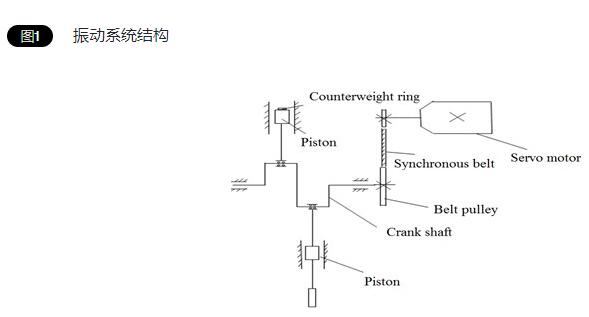

圖1所示為振動系統結構。曲軸由電機通過同步帶驅動。連桿通過活塞銷與活塞連接。兩個相同材質和尺寸的活塞在各自的缸體內往復運動，缸體與連桿連接。連接到導桿的活塞之一用于輸出振動。為了平衡導桿的重量，在活塞的另一端添加了平衡重。

高頻大沖程振動臺由電源組件、激振元件、參數和外圍四部分組成。

假設兩曲軸與初始位置處于同一水平位置，此時活塞的振幅最大。當電機通過皮帶輪和正時皮帶帶動曲軸旋轉時，連桿帶動活塞作相反方向的運動。當曲軸旋轉到180度時，活塞處于反向最大振幅。當曲軸繼續旋轉到360度時，活塞回到初始位置。這是一個運動循環，其中一個活塞通過導桿連接到傳感器以輸出振動。

對于需要高頻振動測試的較小測試項目，該振動臺擁有 5,800 Hz 的電樞自然共振。電樞重量僅為14.4 千克，正弦和隨機加速度水平可達到 97 克，頻率高達 6000 赫茲。極端 SRS 沖擊測試高達 10000 Hz，也是可以的。振動臺配置有 65KVA 放大器，可與 240KVA 或更大的放大器配對，以應對極端水平的沖擊事件。
