直流系統(tǒng)中的絕緣子覆冰閃絡(luò)試驗(yàn)，需要按照規(guī)定的試驗(yàn)步驟的測(cè)試標(biāo)準(zhǔn)來完成，下面，“環(huán)儀儀器”帶大家認(rèn)識(shí)一下絕緣子的人工覆冰閃絡(luò)試驗(yàn)。

直流系統(tǒng)絕緣子人工覆冰閃絡(luò)試驗(yàn)步驟：

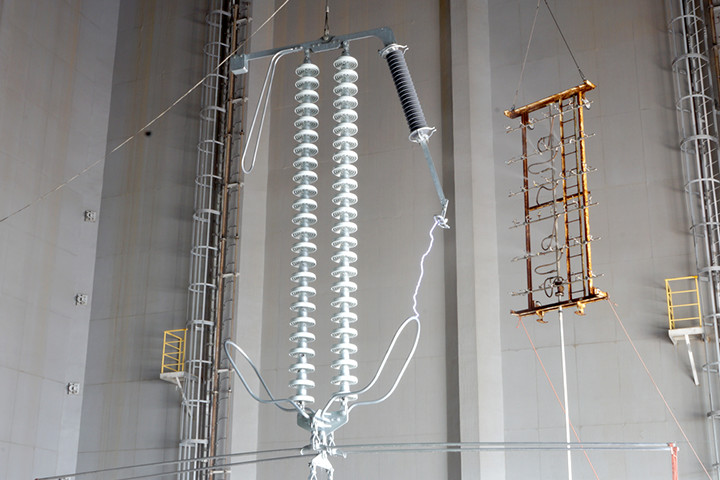

試驗(yàn)設(shè)備：環(huán)儀儀器 高壓直流人工覆冰閃絡(luò)試驗(yàn)室

參考標(biāo)準(zhǔn)：DL/T 1247-2013 高壓直流絕緣子覆冰閃絡(luò)試驗(yàn)方法

試品準(zhǔn)備：
試品采用表面潔凈的絕緣子、預(yù)涂污的絕緣子或自然污穢絕緣子。
預(yù)涂污絕緣子的污染和干燥方法按照GB/T 22707或JB/T6747中規(guī)定的固體污層法進(jìn)行。

步驟要求：
1.預(yù)覆冰及施加直流電壓。
噴覆一定的預(yù)覆冰噴淋水，使絕緣子上表面形成一層薄冰。施加直流電壓是為了模擬現(xiàn)場(chǎng)運(yùn)行絕緣子的自然覆冰過程，推薦對(duì)絕緣子串施加的直流電壓為該試品預(yù)計(jì)50%直流覆冰閃絡(luò)電壓值。

2.帶點(diǎn)噴淋覆冰。
覆冰前噴淋水的溫度應(yīng)降至4℃以下。
根據(jù)試驗(yàn)條件，可以采用連續(xù)噴淋或斷續(xù)可控噴淋方式，在整個(gè)覆冰過程中，應(yīng)注意監(jiān)測(cè)泄漏電流情況。當(dāng)出現(xiàn)泄漏電流大于20mA情況時(shí)，應(yīng)適當(dāng)減小噴淋時(shí)間，增大凍結(jié)時(shí)間。應(yīng)避免出現(xiàn)泄漏電流大于50m4而對(duì)整體覆冰形態(tài)造成破壞的情況。

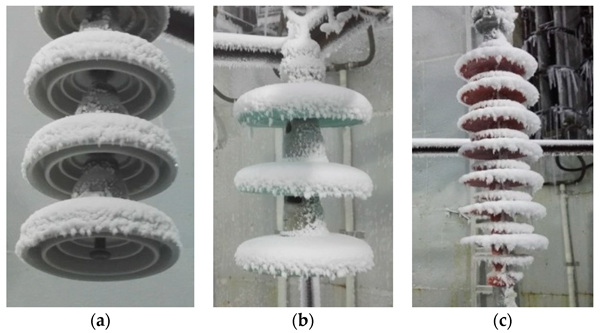

3.覆冰硬化。
在帶電覆冰情況下，絕緣子傘間冰柱橋接達(dá)到預(yù)定覆冰程度時(shí)，覆冰階段結(jié)束，進(jìn)入硬化階段。
絕緣子覆冰達(dá)到預(yù)定的覆冰程度后，停止噴淋覆冰。同時(shí)，繼續(xù)維持環(huán)境溫度，并保持施加的電壓，直至硬化過程完成。硬化時(shí)間應(yīng)不小于30min，這個(gè)階段泄漏電流應(yīng)始終小于10mA，以確保絕緣子表面覆冰完全硬化。至此，覆冰絕緣子串的試品準(zhǔn)備完成。保持施加電壓不變。

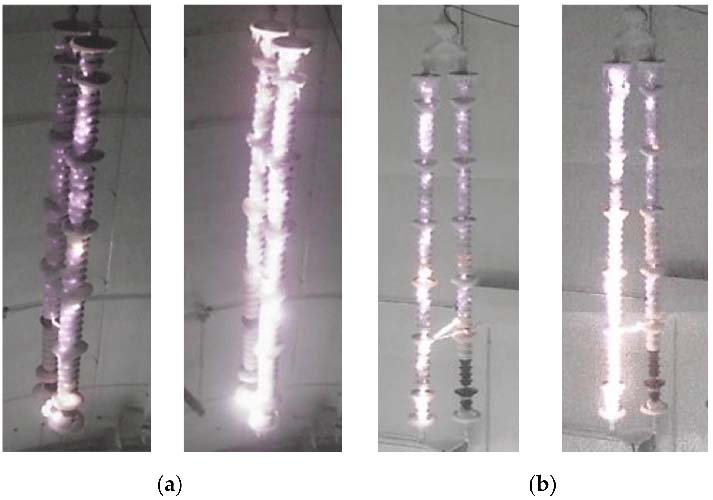

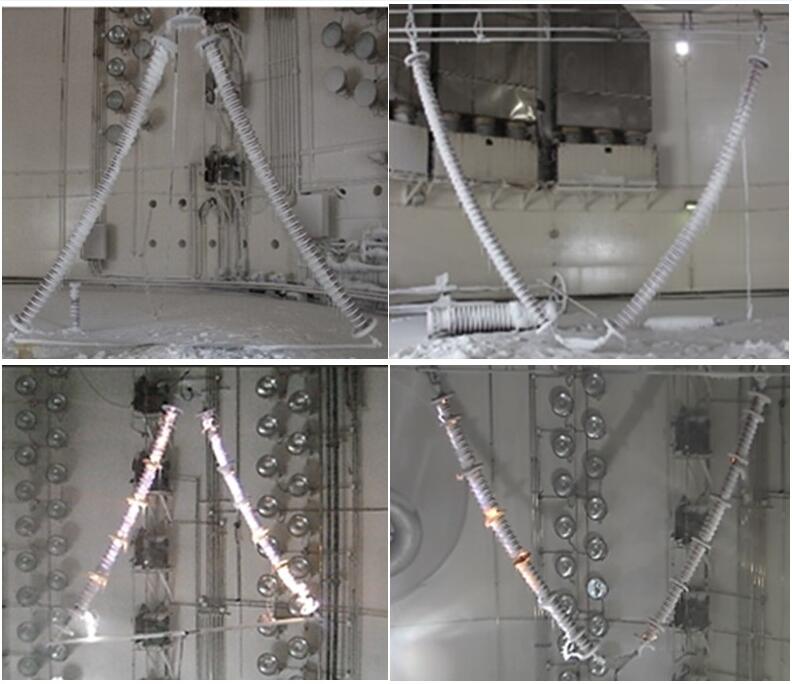

4.覆冰閃絡(luò)。
a）在某一電壓水平下，發(fā)生閃絡(luò)的單元試驗(yàn)總數(shù)達(dá)到2次時(shí)，將不進(jìn)行相同或更高電壓水平下的
試驗(yàn)。

b)在某一電壓水平下，試驗(yàn)結(jié)果為耐受的單元試驗(yàn)總數(shù)達(dá)到3次時(shí)，將不進(jìn)行相同或更低電壓水
平下的試驗(yàn)。

如果在任一電壓水平下的單元試驗(yàn)的結(jié)果有3次耐受住，并且在下一個(gè)更高的電壓水平下有兩次單元試驗(yàn)的結(jié)果為閃絡(luò)，則認(rèn)為所使用的電壓是在該污穢度和覆冰條件下的最大覆冰耐受電壓。

至此，絕緣子人分工覆冰閃絡(luò)試驗(yàn)完成。
