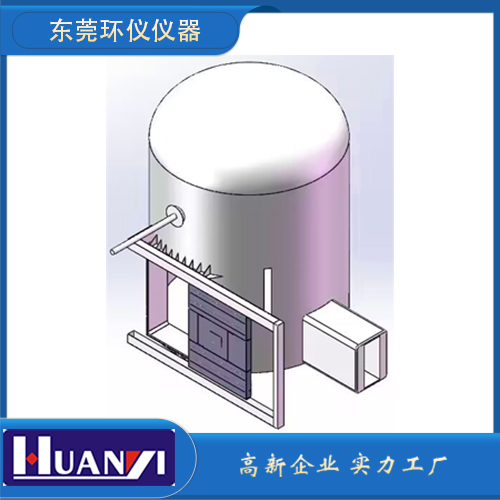

人工污穢氣候室一種用于絕緣子人工污穢閃絡試驗的人工氣候室。在人工污穢氣候室的設計過程中，主要有風速模擬裝置、制冷系統、抽真空系統、蒸汽霧系統、水處理系統、噴霧淋雨覆冰系統這幾個系統。下面，以“環儀儀器”的人工污穢氣候室為例，為大家講解這幾個系統的特點。

環儀儀器 人工污穢氣候室 系統結構講解：

1.風速模擬裝置：由不少于12臺的調速風扇構成。

2.制冷系統：選用2臺以上的61M1-2000-FSMN200型制冷機組成，由2臺或2臺以上的制冷機組聯合工作，也可單臺制冷機組獨立工作。經制冷系統冷卻后的冷風由離心風機強制從進風道送入人工氣候室主體內,用于降低人工氣候室的環境溫度，然后再?gòu)幕仫L(fēng)道回到制冷系統，實現整體風循環制冷。

3.抽空系統：排量不低于720m³h(200L/s)的水環泵作為真空泵。真空泵采用回流PID調節方式實現±0.1kPa/h的調節精度。

4.蒸汽霧系統：采用蒸發量不低于為1.5t/h的蒸汽鍋爐產生蒸汽霧，其蒸汽霧由蒸汽管道經噴嘴送人工氣候室，蒸汽的輸送可由閥門實現0~0.5kg/(h.m)范圍內的連續可調。

5.水處理系統：可采用凈水量不低于450L/h的反滲透凈水器，其產生的電導率在5~5000 us/cm范圍內可調。

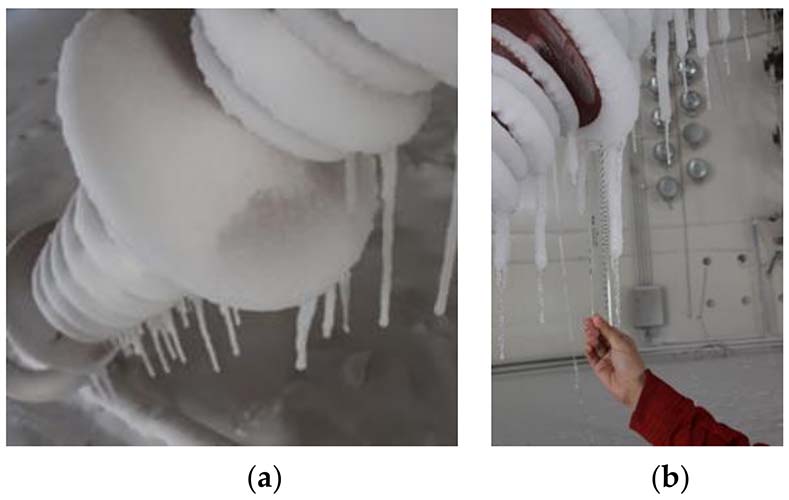

6.噴霧、淋雨、覆冰系統：根據IEC68-2、GB775.2-2003的相關試驗標準，選用斯普瑞噴霧系統公司生產的BSPT1/4J系列噴嘴，噴嘴的進出口直徑分別為4.0、1.0mm。噴嘴的布置方式采用兩列布置，兩列之間的距離為0.43m左右，每列至少7個噴嘴，噴嘴之間的距離為0.56m左右。利用增壓泵、空氣壓縮機在10~500m 范圍內調整霧滴顆粒大小來實現噴霧、覆冰、淋雨的需要。

以上系統在設計的時候，均可以按照試驗要求進行定制。
