GB/T 22769-2023是中國國家標準，標題為《浴室電加熱器具(浴霸)》（Electric heating appliances for bathrooms (bathroom radiators)）。

該標準規定了浴室電加熱器具（浴霸）的技術要求和試驗方法，用于指導和規范浴室電加熱器具的設計、制造、安裝和使用，確保其安全性、可靠性和性能滿足用戶需求。

一、范圍：
本文件規定了浴室電加熱器的分類，要求，試驗，檢驗規則，標志、使用說明、包裝、運輸和貯存。
本文件適用于固定安裝在浴室使用的非儲熱式室內加熱器。單相器具的額定電壓不超過250 V;其他器具的額定電壓不超過480 V。

注:屬于本文件范圍的器具示例為:

-天花板安裝的輻射式浴室電加熱器﹔
-天花板安裝的風扇式浴室電加熱器﹔

-天花板安裝的輻射，風扇復合式浴室電加熱器﹔
-墻壁安裝的輻射式浴室電加熱器﹔

-墻壁安裝的風扇式浴室電加熱器;

-墻壁安裝的輻射，風扇復合式浴室電加熱器。

本文件不適用于那些既能在房間使用又能在浴室里使用的便攜式室內加熱器，比如電熱油汀。

二、試驗項目：
跌落試驗、振動試驗、熱性能試驗等。

三、試驗設備：

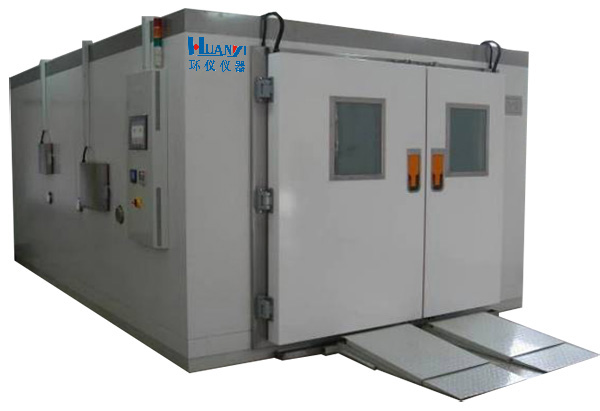

跌落試驗機、振動試驗臺、浴室加熱器具性能實驗室等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

風扇式器具熱性能試驗
強制對流溫升測量

在附錄A規定的標準實驗室內進行。冷凍室溫度(16±2)℃，實驗室初始溫度(16±2)℃，相對濕度為60%~70%。
將器具按照使用說明的要求正常安裝。設置10個熱電偶，以垂直于風暖出口正中心平面為軸(即試驗時空間的垂直方向上的中心軸)，分別距離地面1 300 mm和450 mm的位置設置5個熱電偶，4個熱電偶均勻放置于直徑為600 mm 的圓周上并且距離實驗室4個墻壁最近，1個熱電偶放置于圓心(即暖風出口的幾何正中心下方)，如圖5所示。

試驗前器具按使用說明明示的最優狀態(如出風狀態、加熱擋位等)設置，換氣功能關閉。如果使用說明中未明示最優狀態，則器具按最高加熱功率擋位設置并調整擺頁垂直向下出風。

在穩態下測量溫度。單點溫升可通過熱電偶的穩態溫度和熱電偶初始溫度之差進行計算。計算距離地面450 mm和1 300 mm位置上的10點溫升的算術平均值，該算術平均值即為強制對流溫升。

對試樣進行通電加熱的同時，用溫度測量記錄儀測量并記錄從室溫升至溫度穩定狀態的升溫曲線，如圖2所示。記錄在穩態確定時的測量溫度。

通過遵循GB/T 22769-2023標準，制造商可以生產符合要求的浴室電加熱器具，確保其在使用過程中的安全性和性能穩定。同時，用戶也可以根據該標準選擇和使用適合的浴室電加熱器具。
