GB/T 14824-2021 "高壓交流發電機斷路器" 是中國國家標準，標準的標題為 "High-voltage AC generator circuit breakers".

該標準規定了高壓交流發電機斷路器的技術要求和試驗方法，用于指導和規范高壓交流發電機斷路器的設計、制造、安裝和使用，確保其在發電系統中的安全性和可靠性。

一、范圍：
本文件規定了設計安裝在戶內或戶外且運行在額定頻率50 Hz，標稱電壓為3kV~38 kV系統中的三相發電機斷路器(以下簡稱發電機斷路器)的使用條件、額定值、設計與結構、型式試驗、出廠試驗等。
本文件適用于安裝在發電機和升壓變壓器之間的發電機斷路器。本文件適用于額定容量大于或等于10 MVA的發電機和變壓器配備的發電機斷路器，而發電機回路額定容量小于10 MVA、安裝于抽水蓄能電站和其他運行工況下與發電機直接連接的斷路器被認為是特殊應用場合，其要求不完全包含在本文件中。
本文件也適用于發電機斷路器的操動機構和其輔助設備。
本文件同樣適用于廠用分支回路中的斷路器。
注:直接連接發電機的斷路器也可參考本文件。

二、試驗項目：
高低溫試驗、濕度試驗等。

三、試驗設備：

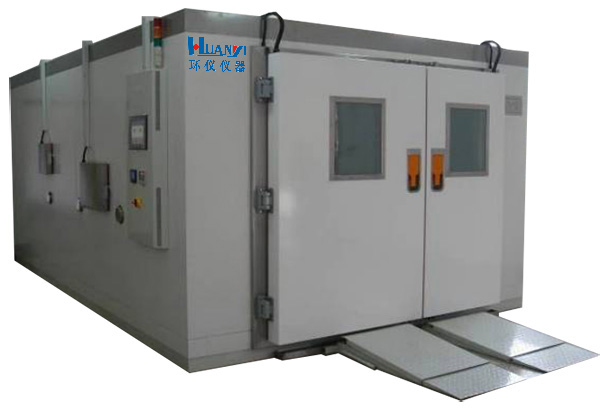

恒溫恒濕試驗室等。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

濕度試驗：
試驗循環的持續時間取決于試品的熱特性，并在高溫和低溫度階段均應足夠長，以使得所有的絕緣表面變濕和干燥。為了達到這些條件，可向試驗室內直接注入蒸汽或?qū)崴造F狀噴入室內;蒸汽或霧狀熱水供給熱量，或者必要時使用加熱器，可使溫度從25 ℃上升到40 ℃。把試品放在試驗室內進行的第一個循環是為了觀察和檢查這些條件。

通過連續的或間斷的在試驗室每立方米的空間內霧化0.2L/h~0.4 L/h 的水(電阻特性在下面給出)來獲得霧。噴嘴的直徑應小于10 um;這樣的霧可以通過機械噴霧器獲得。噴灑的方向應使得試品的表面不被直接噴到。試品上面的頂板不應有水滴落。產生霧的期間，試驗室應關閉，不應有額外的強迫空氣流通。

用于產生濕度的水，應是在試驗室內收集到的，其電阻率應大于或等于100 Ω· m，且既不含鹽(NaCl)也不含腐蝕性元素。

試驗室內空氣的溫度和相對濕度應在試品附近測量，并應在整個試驗期間進行記錄。溫度下降時，不規定相對濕度的數值，但是，溫度保持在25℃期間，濕度應在80%以上。試驗室內的空氣應是流通的，以保證試驗室內的濕度均勻分布。

循環次數應為350 次。

試驗中和試驗后，試品的操作特性不應受到影響。輔助和控制回路應能耐受1 500 V工頻電壓1 min。腐蝕的程度(如果有)，應在試驗報告中說明。

通過遵循GB/T 14824-2021標準，制造商可以生產符合要求的高壓交流發電機斷路器，以確保其在發電系統中的安全可靠運行，并提高發電系統的運行效率。同時，該標準也為高壓交流發電機斷路器的選型和使用提供了技術依據，保障發電系統的安全運行。
