GB/T 29899-2013是關(guān)于人造板及其制品中揮發(fā)性有機(jī)化合物（VOC）釋放量試驗方法的標(biāo)準(zhǔn)，其中包括了小型釋放艙法。

小型釋放艙法是用于測量人造板及其制品中VOC釋放量的一種試驗方法。

一、范圍：
本標(biāo)準(zhǔn)規(guī)定了人造板及其制品中揮發(fā)性有機(jī)化合物(VOCs)、甲醛和其他炭基化合物釋放量的小型釋放艙試驗方法。
本標(biāo)準(zhǔn)適用于人造板及其制品中揮發(fā)性有機(jī)化合物(VOCs)、甲醛和其他炭基化合物釋放量的測定。

二、試驗設(shè)備：

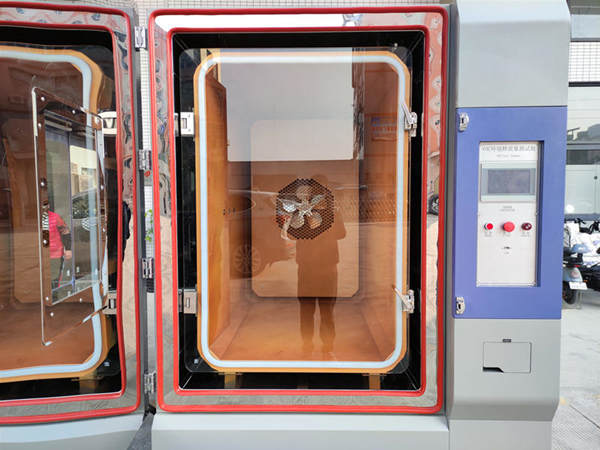

VOC釋放量環(huán)境艙（點擊查看）

三、試驗步驟（部分）：

1. VOCs的采樣
將恒流采樣器與Tenax TA 吸附管連接，吸附管進(jìn)樣端與釋放艙采樣口連接，采集釋放艙出口空氣中的VOCs。同時將一支與采樣管同運(yùn)輸﹑儲存條件的吸附管在采樣現(xiàn)場打開管套后，略待片刻，再戴上管套﹐用于測定采運(yùn)空白濃度。
對于內(nèi)裝200 mg吸附劑Tenax TA的吸附管，通常最大采樣量為10 L，采樣流量為50 mL/min~200 mL/ min。首次采樣時應(yīng)串聯(lián)一支吸附管以確認(rèn)是否被穿透。

2. 標(biāo)準(zhǔn)樣品吸附管的制備
室溫狀態(tài)下﹐調(diào)節(jié)熱老化裝置氮氣流量為50 mL/min~100 mL/min，將凈化好的吸附管采樣端用連接軟管與熱老化裝置出氣端相連，用1 u.L微量進(jìn)樣針分別吸取1 uL的標(biāo)準(zhǔn)工作溶液(C.2.5)，由連接管微孔處緩慢注入吸附管吸附劑表面，載氣吹掃5 min~6 min后，立即戴上管套，置于鋁制金屬盒中保存。

3. 分析測試條件
由于測試結(jié)果取決于所使用的儀器，因此不可能給出分析條件的普遍參數(shù)。采用下列操作條件已被證明對測試是合適的。
a)熱脫附裝置分析條件:
1)吸附管熱脫附溫度:250 ℃~280 ℃;
2)吸附管熱脫附時間:5 min~15 min;
3)脫附氣體流量:30 mL/ min~50 mL/ min;
4)冷阱捕集溫度:-30 ℃~-10 ℃ ;
5)冷阱加熱速率:40 ℃/s;
6)冷阱熱脫附溫度:280 ℃~300 ℃;
7)冷阱熱脫附時間:5 min~10 min;
8)傳輸線溫度:220 ℃~250 ℃;
9)分流比:根據(jù)濃度確定分流比。

具體的試驗操作和數(shù)據(jù)處理要求應(yīng)參考GB/T 29899-2013標(biāo)準(zhǔn)的詳細(xì)內(nèi)容，以確保測試的準(zhǔn)確性和可靠性。
