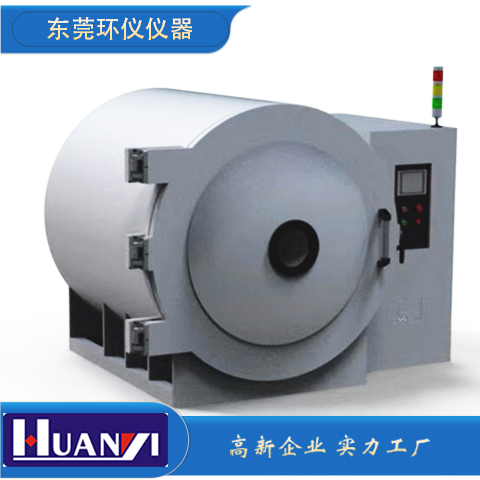

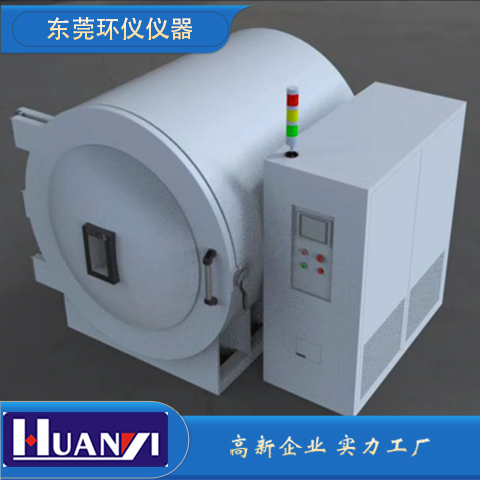

方案名稱：具有低溫超高真空下強度高、剛性好、溫度均勻的大型熱沉高真空試驗艙

方案設計：環儀儀器

一、背景技術：

現有高真空熱沉淀試驗艙技術的熱沉一般采用銅管與銅片的焊接，雖然銅導熱性好，但剛度差，不適合做大型熱沉。

二、方案實施：

1.開發一種低溫超高真空下強度高、剛性好、溫度均勻的大型熱沉結構。不銹鋼管上焊接銅翅片結構，該結構要保證不銹鋼管與銅翅片焊接時保證銅離子透入不銹鋼的厚度要小于O. 5，從而避免冷漏現象的發生；

2.同時該結構要保證當不銹鋼管通入液氮降溫后，要避免不銹鋼和銅因收縮系數不一致而發生焊縫開裂的現象。

三、實施要素：

1.采用具有不銹鋼管和焊接在不銹鋼管兩側面上的銅翅片，兩銅翅片設置在不銹鋼管的同一直徑的兩個點的外壁上，兩銅翅片相互平行，焊接方向相反，形成Z字形；

2.銅翅片外邊有折邊，折邊折向不銹鋼管方向。這樣可以達到遮光和增加銅翅片的剛度的目的。

3.銅翅片的長度方向上分為小于或等于1米的分段，段與段之間相互重疊。消除不銹鋼與銅翅片熱脹冷縮系數不一致而產生的內應力。銅翅片的折邊之間相互重疊。

四、方案特點：

1.熱沉支管在低溫超高真空下強度高剛性好、溫度均勻；

2.焊接的熱量容易散發，銅離子不容易透入到不銹鋼管中，所以基本上杜絕了低溫高真空的冷漏現象，基至在溫度更低的液氦熱沉中也非常地成功；

3.銅翅片和銅翅片之間斷開后，并且采用搭接，當不銹鋼管通入液氮降溫后，避免不銹鋼和銅因收縮系數不一致而發生焊縫裂開的現象。

采用以上方案，可以在低溫超高真空下具有強度高、剛性好、溫度均勻的特性。如對該方案有疑問，可以咨詢“環儀儀器”相關技術人員，也可以獲取其他技術方案。
