熱真空環境模擬試驗艙主要由加熱、制冷、真空三大模塊組成，但是結構并不簡單，而且試驗艙組件多，安裝要求高。下面結合“環儀儀器”的HY0V系列熱真空環境模擬試驗艙的安裝案例，給大家介紹一下安裝要點。

熱真空環境模擬試驗艙的安裝要求：

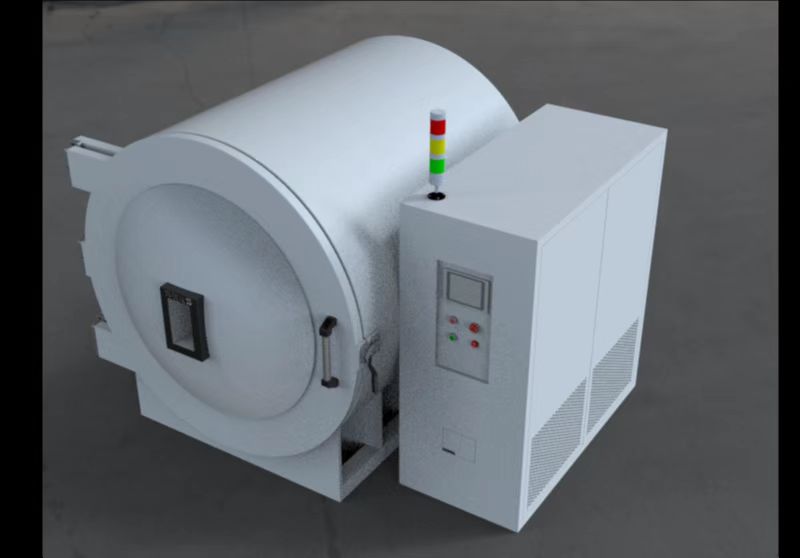

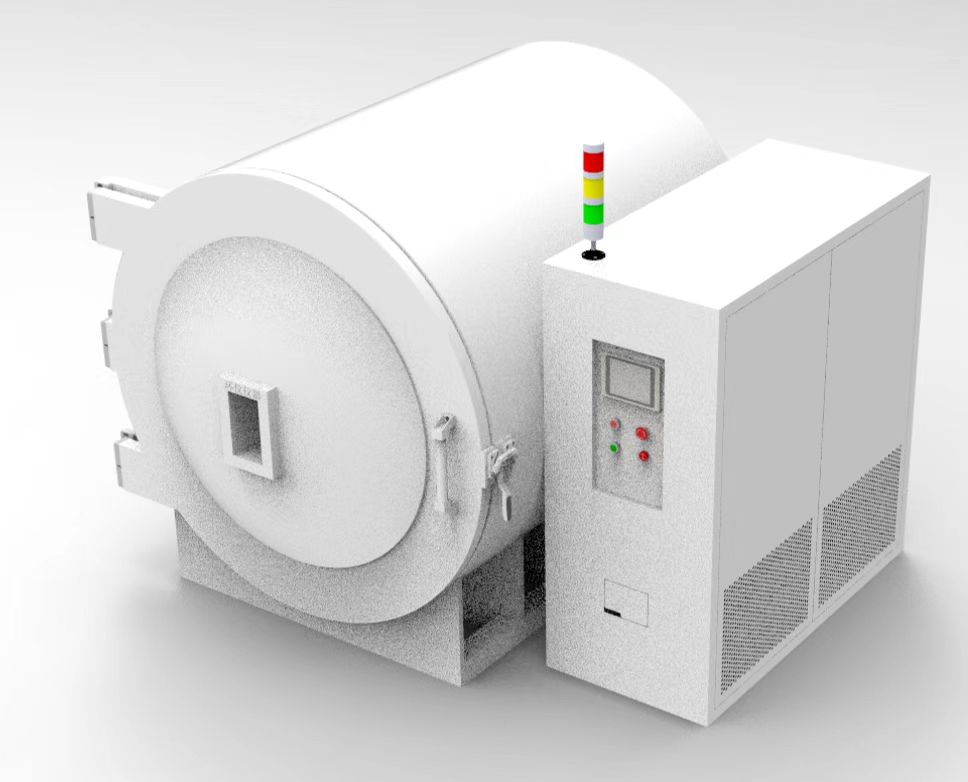

安裝案例介紹：環儀儀器 HYOV系列熱真空試驗箱

一、紅外加熱器安裝要求

1.在真空室中紅外加熱器可以利用懸掛或支承機構進行安裝，懸掛和支承機構不得使用高放氣量和含污染物質的材料;

2.懸掛和支承機構與真空室間應采取隔熱措施;

3.紅外加熱器及其懸掛、支承機構不得與組件接觸;

4.紅外加熱器的各加熱區與組件的各區應相對應;

5.紅外加熱器的電纜接線應按要求連接，各加熱回路與真空室應絕緣良好,用25OV兆歐表檢查,絕緣電阻要求大于100MΩ。

二、組件安裝要求

1.組件在熱真空模擬室內安裝應與實際工作狀態接近;

2.組件安裝方式不應改變其熱邊界條件和試驗設備的狀態;

3.安裝用的懸掛、支撐和固定裝置不得使用高放氣量和含污染物質的材料，并要盡可能減少熱沉和組件之間的遮擋。

此外，在安裝熱真空模擬試驗艙前，需要結合安裝場地的要求來安裝，對于場地的要求，大家可以咨詢“環儀儀器”相關技術人員。
