在電子加工生產領域中，通過恒溫恒濕試驗箱檢測材料在各種環境下性能及試驗各種材料耐熱、耐寒、耐干、耐濕性，從檢測過程得出產品的性能效果，而所采用的設備需要保溫性能較高要求。但是現有的試驗設備加熱量較小，耗能較大，而且價格較昂貴，同時實驗設備整體運行成本高、耗電大、維修成本也高。

因此導致了恒溫恒濕試驗設備的試驗成本較高，在試驗過程也產生了較多的局限性，同時，為提高試驗精度，壓縮機需頻繁啟動，因此導致整個試驗工程用電耗能大，過程不環保，且極易縮短整機工作壽命。

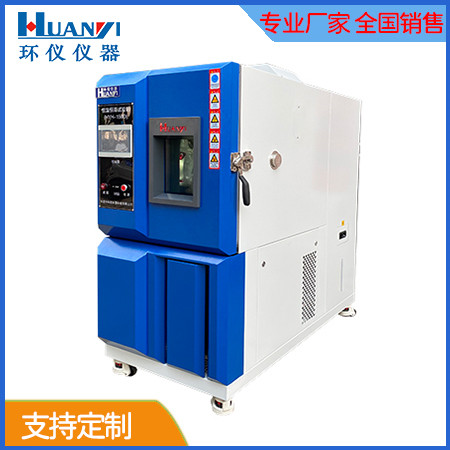

為解決此問題，環儀公司從設計研發上，重新設計出一款低耗能恒溫恒濕試驗箱，為安徽等地的用戶提供低耗能更節能的恒溫恒濕試驗箱，技術方案如下：

1.試驗箱主要包括一柜體以及安裝在柜體內電性連接的工作系統和控制系統，其特征在于，柜體成型為安裝工作系統的上、下兩層腔體，工作系統包括制冷裝置、加濕裝置和恒溫裝置，其中恒溫裝置安裝在上層腔體內右側，主要包括由下至上依次安裝的蒸發器、發熱管和風輪風機。

2.上層腔體左側安裝有試驗臺架，腔體內壁設置有隔熱層，外壁連接加濕裝置，加濕裝置通過管道連通到腔體內壁;制冷裝置安裝在下層腔體內，制冷裝置主要包括依次安裝的冷凝器、過濾器、濾油器和壓縮機。

3.控制系統包括PLC控制裝置、計算機遠程監控裝置和手機APP遠程無線監控，風輪風機外設有風輪罩，并通過風機馬達驅動其轉動。上層腔體內頂壁安裝有有害氣體監控器、防爆裝置、消防裝置和視頻監控系統。

4.上層腔體左側與右側之間設置有間隔板，安裝在右側的發熱管輸出的暖氣流在風輪風機的推動作用下從間隔板頂部開設的通槽處輸送到左側的試驗臺架上。間隔板底部開設有另一通槽，通槽與蒸發器相鄰。

5.下層腔體與上層腔體左側之間開通有低溫槽，制冷裝置通過低溫槽將制冷氣流輸送到試驗臺架處。

低耗能恒溫恒濕試驗箱方案特點：

實現了節能環保的恒溫恒濕的產品試驗工作及其工作環境，解決了現有的實驗設備耗能過大、成本過高等問題，采用改良帶有間隔板的柜體結構，使氣流流通而產生的熱量較高而且集中，采用的隔熱層可保護柜體使其延長使用壽命，因此本產品簡單而耐用的內部安裝裝置與安裝結構，使得試驗設備整體工作效率提高，而整體運行成本降低，并實現環保節能的試驗設備工作。
