很多電池在做測試的時候，都要用到快速溫度變化試驗箱，電池用到快速溫度變化試驗箱，一般是用于做電池的溫度循環(huán)試驗、電池抗熱沖擊試驗等。但是市場上的試驗箱很多都是以次充好，下面小編簡單介紹一款電池快速溫度變化試驗箱的技術方案，供大家了解。

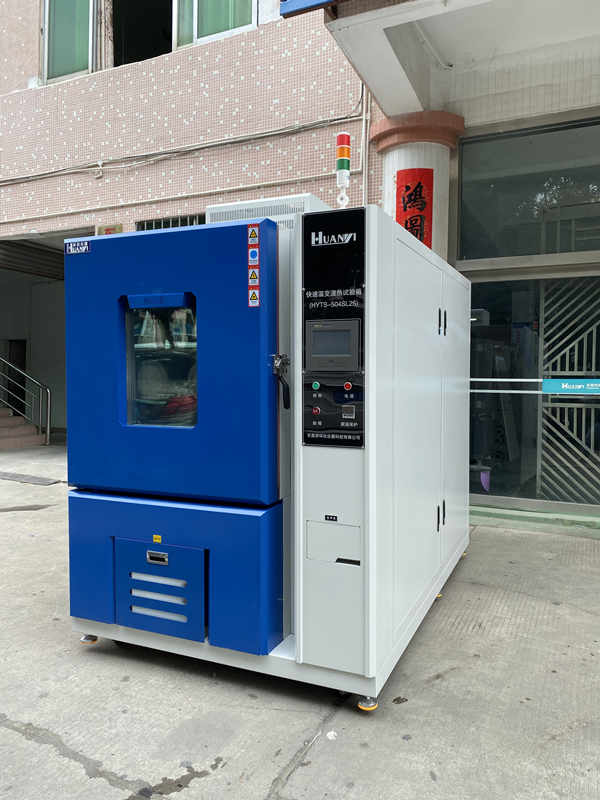

產品方案名稱：HYQT型號電池快速溫度變化試驗箱

設計方：環(huán)儀儀器

1.快速溫度變化試驗箱結構包括一箱體，箱體的正面設有箱門以及操作面板，箱體的內部設有試驗倉，試驗倉與箱體內壁之間留置有風道，風道的端部設有進風機，試驗倉的內部分別設有與操作面板相接的制冷裝置、力口熱裝置、樣品架。

2.制冷裝置安裝于試驗倉的頂部中間位置，制冷裝置由液氮罐、隔冷閥門所組成，液氮罐的出口管路中部加設有壓力閥門，隔冷閥門頂持于液氮罐的出口管路的末端，且壓力閥門、隔冷閥門分別通過電線連接至操作面板。隔冷閥門的作用在于隔離試驗倉及高溫對液氮罐的影響，保證使用安全和延長使用壽命。

3.加熱裝置安裝于試驗倉的中部側壁位置，加熱裝置由鼓風機、電熱管、隔熱閥門所組成，鼓風機的外側與風道導通對接，隔熱閥門設于鼓風機的內側，電熱管置于鼓風機和隔熱閥門之間，且鼓風機、電熱管、隔熱閥門分別通過電線連接至操作面板。隔熱閥門的作用在于隔離試驗倉極低溫對電熱管的影響，保證使用安全和延長使用壽命。

方案特點：

1.在試驗箱的左右兩側壁分別安裝一個加熱裝置，能夠更加全面地照射到樣品架上的待測產品，相比于單一加熱裝置或者但一加熱管所帶來的局限性和試驗結果的偏差，更具進步。

2.另外將制冷裝置固接在樣品架的正上方，并且制冷裝置采用液氮的形式，真正實現快速降溫制冷，可以更好地測試和分析產品在極高溫或極低溫環(huán)境下的可靠性，測試效果更為真實全面。
