合成人造板材含時(shí)會(huì)使用膠粘劑、涂料等含有總揮發(fā)性有機(jī)化合物(TVOC)，而TVOC是對(duì)人體有害的，國(guó)家規(guī)定，人造板材總揮發(fā)性有機(jī)化合物(TVOC)的釋放率不得超過(guò)0.50 mg/ (㎡.h) (72 h)。

在測(cè)試人造板材的voc釋放量時(shí)，需要用到1立方米voc環(huán)境測(cè)試箱，下面我們了解一下怎么對(duì)人造板材進(jìn)行voc的測(cè)試。

人造板材的voc釋放量測(cè)試方法：

一、測(cè)試準(zhǔn)備

試驗(yàn)樣品：人造板材

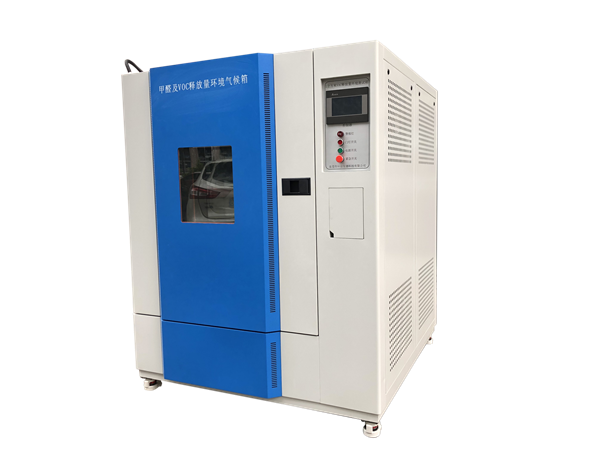

試驗(yàn)設(shè)備：標(biāo)準(zhǔn)1m³voc環(huán)境測(cè)試箱

設(shè)備型號(hào)：HYV-1000

設(shè)備廠家：環(huán)儀儀器

二、測(cè)試方法：

1.背景質(zhì)量濃度的測(cè)定

在每次進(jìn)行新的測(cè)試之前，都要對(duì)氣候箱空氣進(jìn)行空氣采樣分析，以便保證氣候箱內(nèi)的背景VOC不影響試驗(yàn)。背景質(zhì)量濃度的測(cè)試應(yīng)在試驗(yàn)條件建立后1h內(nèi)進(jìn)行。

2.試樣放置

氣候箱達(dá)到試驗(yàn)條件后，在氣候箱中放置試樣，為確?？諝庠谠嚇颖砻娴牧魍ㄊ蔷鶆蚍植嫉模嚇討?yīng)放在氣候箱的中心位置沿著氣流方向擺放。

3.空氣采樣

組裝好采樣管，在開(kāi)始測(cè)試之后的第(72+2) h進(jìn)行空氣采樣，使用校準(zhǔn)器測(cè)量采樣流速，開(kāi)啟抽樣泵，觀察并記錄流速，合適流速范圍是100~200 m/min,采樣流速應(yīng)低于箱內(nèi)氣體流速的80%。

將吸附管連接到氣候箱出氣口或采樣口，并記錄連接時(shí)間、箱內(nèi)溫度、氣體壓力、采樣流速，采樣時(shí)間30 min,采樣結(jié)束，取下吸附管后，記錄取下時(shí)間、采樣流速。關(guān)閉抽樣泵，從采樣管上取下吸附管，使用密封帽將吸附管管口封閉，并用錫紙或鋁箔將管包嚴(yán)。

注: VOC的背景質(zhì)量濃度應(yīng)足以得到控制，以避免污染試驗(yàn)樣品。為使試樣的污染達(dá)到最小，可以使用通風(fēng)良好的架子或貯存柜。

4.測(cè)定

將吸附管安裝在熱解析儀上，氣流方向與采樣時(shí)的方向相反。加熱使揮發(fā)性組分從吸附劑上解吸，由載氣帶入冷阱，進(jìn)行預(yù)濃縮;然后，二次熱解吸，經(jīng)傳輸線進(jìn)入毛細(xì)管氣相色譜儀。傳輸線溫度接近解吸溫度，防止待測(cè)組分凝結(jié)。
