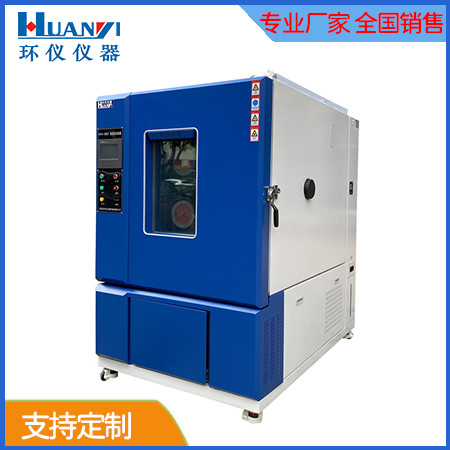

珠海恒溫恒濕試驗箱是眾多企業用來做濕熱試驗得設備之一，恒溫恒濕試驗箱在結構得設計上采用了多重方式，這樣就可以滿足不同用戶因?yàn)閳龅夭煌瑢?dǎo)致的使用問題。下面我們看看恒溫恒濕試驗箱得結構。

一.恒溫恒濕試驗箱的整體結構：

1.恒溫恒濕試驗箱采用CNC數位工作母機成型，圓弧造型美觀大方，并采用無反作用把手，操作容易。箱體內部采用不銹鋼板，外部采用鋼板，并烤漆處理。

2.補水箱置于控制箱體前側下部，外拉手水箱的設計，更便利操作者補水水源。大型觀測視察附照明保持箱內明亮，且利用發熱體內嵌式玻璃，隨時保持清晰的觀測窗內狀態。

3.箱體保溫層采用高強度PU發泡與高密度玻璃纖維棉，厚度10公分，可避免不必要的能量損失。箱體左側與上側具兩直徑50mm的測試孔，可供外界測試電源或信號線使用。

4.恒溫恒濕試驗箱主要由外表、開關、冷卻風扇、冷媒、溝通接觸器、熱過載保護器、斷路器、固態繼電器、傳感器、緊縮機組、蒸發器、干燥過慮器、冷凍電磁閥、箱體、制冷劑、照明燈、內膽、測驗孔、保溫棉、觀察窗玻璃、加濕器、加熱管、拌和風機、液位開關、水質過濾器等組成。

二.恒溫恒濕試驗箱得調溫結構：

1.制冷系統具有匹配合理、可靠性高、使用維護方便等優點，后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。

2.此循環周而復始從而達到降溫之目的制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用下降到較為經濟的狀態。

三.恒溫恒濕試驗箱得箱體結構：

珠海恒溫恒濕試驗箱可以分為單箱式，二層復疊式，三箱復疊式。二層和三箱復疊式結構，主要針對場地有限得用戶，但這樣得結構也有一個缺點，就是對高度要求很高，一般得實驗室很少采用復疊式得試驗箱。

恒溫恒濕試驗箱的三大功能:

一、加溫能力

1.加溫裝置是控制恒溫恒濕試驗箱是不是升溫關鍵環節

2.它是控制器得到升溫指令時會輸出電壓給繼電器，大約3-12伏直流電加在固態繼電器上面;它的交流端相當于導線接通;接觸器也同時吸合，加熱器兩端有電壓使其發熱，通過循環風機帶動把熱量帶到箱里，使恒溫恒濕試驗箱升溫

3.那溫度快達到你的設定值;控制器通過加在固態繼電器通斷調節

4.我們在試驗箱看屏幕上加熱出力多少來調節發熱量;這是在89度以上溫度控制，在89度以下溫度穩定如何控制呢?恒溫恒濕試驗箱是在一邊通過固態繼電器發熱出力多少;另通過壓縮機制冷循環降溫達到動態平衡;溫度恒定。

二、降溫能力

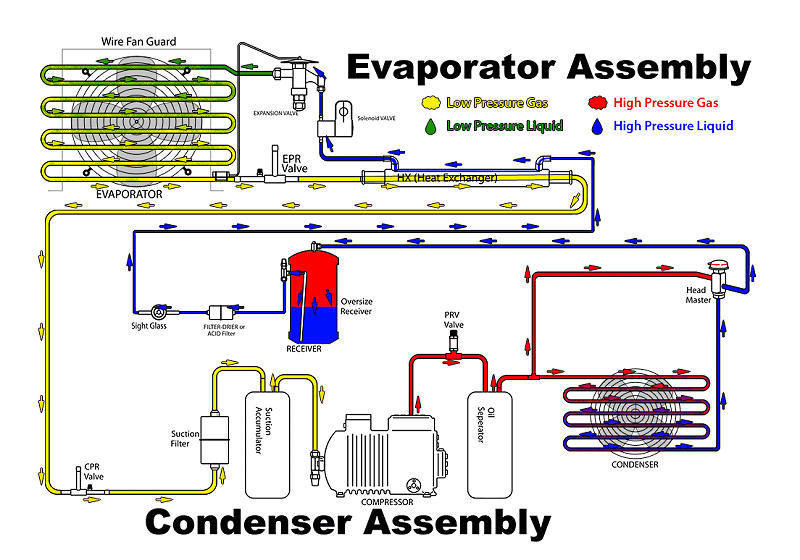

1.恒溫恒濕試驗箱重要環節，是判定試驗箱性能好壞重要參數，它包括壓縮機、冷凝器、節流裝置、蒸發器四大組成

2.壓縮機是制冷系統心臟，它吸入低溫低壓氣體，變成高溫高壓氣體，通過冷凝成液體放出熱量，通過風機帶走熱量，所以試驗箱下面是熱風原因，然后通過節流到為低壓液體其次通過蒸發器成為低溫低壓氣體最后回到壓縮機;

制冷劑在蒸發器中吸收熱量完成氣化過程重而吸收熱量，達到制冷目的，完成試驗箱降溫過程。

三、加濕與降濕能力

降濕系統也是靠制冷系統完成，蒸發器放在試驗箱里面;比較冷，試驗箱里面高濕氣體會見冷的物體冷凝成液體;如此反復箱體的高濕氣體會很少，達到降濕目的。
