已經(jīng)有證據(jù)表明涂料的高VOC含量不等于高VOC釋放量、低VOC含量不等于低VOC釋放量，兩者的意義不同。對(duì)于購(gòu)買內(nèi)墻涂料、木器涂料等裝飾裝修涂料的消費(fèi)者來(lái)說(shuō)，更關(guān)心其VOC釋放量對(duì)室內(nèi)環(huán)境和人身健康的影響，事實(shí)上一些所謂“零VOC內(nèi)墻涂料”也會(huì)釋放VOC。今天環(huán)儀小編和大家普及“揮發(fā)性有*化合物（VOC）釋放量測(cè)試條件—氣質(zhì)聯(lián)用法檢測(cè)條件有哪些：

A.1　氣質(zhì)聯(lián)用法

A.1.1　熱解吸條件

A.1.1.1　吸附管解吸溫度：270 ℃；

A.1.1.2　吸附管解吸時(shí)間：5 min；

A.1.1.3　解吸氣體流速：50 mL/min；

A.1.1.4　冷阱冷*溫度：-15 ℃；

A.1.1.5　冷阱加熱速率：40 ℃/s；

A.1.1.6　冷阱解吸溫度：280 ℃；

A.1.1.7　冷阱解吸時(shí)間：3 min；

A.1.1.8　傳輸線溫度：300 ℃；

A.1.1.9　分流比：根據(jù)濃度確定分流比。

A.1.2　色譜條件

A.1.2.1　色譜柱：5*苯基95*聚二甲基硅氧烷，60 m×0.32 mm×0.25 μm；

A.1.2.2　柱溫：50 ℃保持2 min，以8 ℃/min升溫至250 ℃，保持5 min；

A.1.2.3　柱流量：1 mL/min；

A.1.2.4　接口溫度：280 ℃；

A.1.2.5　離子源（EI源）溫度：230 ℃；

A.1.2.6　四級(jí)桿溫度：150 ℃。

A.1.3　總離子流圖

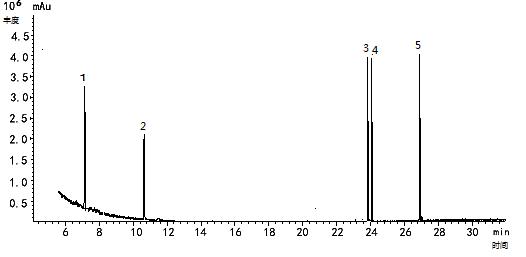

工作溶液的氣質(zhì)聯(lián)用總離子流色譜圖（TIC）見圖D.2。

說(shuō)明：

1——正己烷：7.114 min；

2——甲苯：10.642 min；

3，4——醇酯十二：23.233 min，23.465 min；

5——正十六烷：26.912 min。

圖A.1　工作溶液的氣質(zhì)聯(lián)用總離子流色譜圖（TIC）

東莞市環(huán)儀儀器科技有限公司
