NB/T 42005-2013 高壓交流電機定子線圈對地絕緣電熱老化試驗方法規定了額定電壓為4kV和27kV的高壓交流電機成型定子線圈對地絕緣電熱老化試驗的設備、試品、程序、溫度和電壓。該標準適用于交流發電機、同步調相機和交流電動機定子線圈對地絕緣的電熱老化試驗。

一、范圍：
本標準規定了額定電壓為4kV~27kV的高壓交流電機成型定子線圈對地絕緣電熱老化試驗的設備、試品、程序、溫度和電壓。

本標準適用于交流發電機、同步調相機和交流電動機定子線圈對地絕緣的電熱老化試驗。

二、試驗項目：
老化烘箱。

三、試驗設備：

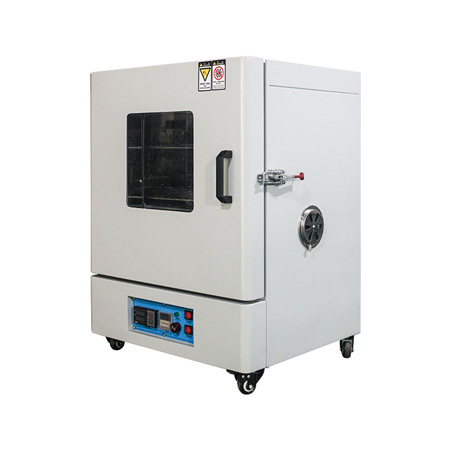

高溫烘箱。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

1.將試品平行、等距地放置在老化烘箱內，并用瓷瓶或者絕緣墊塊支撐試品，保證試品在試驗過程中不受其他應力的影響;試品與箱壁間應留有足夠的空間，以保證電熱老化試驗在安全的條件下進行。

2.試品導體接高電壓，錫（鋁）箔或者裸銅絞線電極接地。

3.關閉箱門，設置試驗溫度，啟動老化烘箱。

4.待試品達到規定溫度后，接通高壓電源，升高電壓至規定值，開始計時。

失效位置和驗證

當對地絕緣擊穿時表示試品失效，這將觸發過流檢測系統斷開流向高壓源的電流。可通過從0值起重新升壓來確定試品是否失效。當試品失效時，將無法施加全值試驗電壓，最好對失效位置進行定位。當重新施加電壓時，經?？梢娛Р课坏碾娀》烹娀蛘呱郎噩F(xiàn)象。在已經確認試品失效后，應將失效試品去除，并對剩余部分繼續進行試驗。
