船上的很多設備需要在搖擺、傾斜條件下能夠正常工作，因此船舶建造規范有橫搖、橫傾、縱搖、縱傾的技術要求。而對于船用設備能否在上述搖擺、傾斜條件下正常運行，需要?jiǎng)?chuàng)造這樣的人工條件進行試驗和驗證，環試行業內會使用傾斜搖擺臺對其做試驗，為船用機械設備的設計和制造商提供依據。

在實施傾斜搖擺試驗的時候，縱向搖擺、橫向搖擺和傾斜方向是重要得控制變量，下面，“環儀儀器”小編為大家介紹一下這三個控制變量是如何實現控制的。

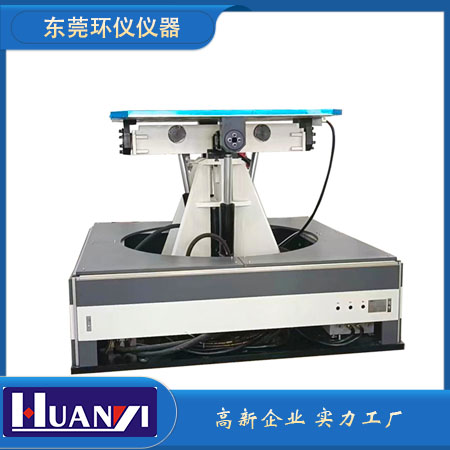

環儀儀器 傾斜搖擺臺的控制方法:

一、縱向搖擺控制方法：

油泵運行時，通過控制縱搖三位四通換向電磁閥右側電磁閥，使縱搖液壓缸右側供油，推動縱搖滑塊向左移動。通過縱搖連桿帶動縱搖平臺繞縱搖迴轉軸順時針轉動，與其上的橫搖平臺一起在縱向周期性上下?lián)u擺。當?shù)竭_(dá)設定位置時，開關觸發縱搖三位四通換向電磁閥換向，縱搖液壓缸左側供油，帶動縱搖滑塊向右移動，縱搖平臺及橫搖平臺逆時針轉動，實現周期性搖擺。

二、橫向搖擺控制方法：

油泵運行時，通過控制縱搖三位四通換向電磁閥左側電磁閥，使橫搖液壓缸左側供油，推動橫搖滑塊向右移動。通過橫搖連桿帶動橫搖平臺繞橫搖迴轉軸逆時針轉動，與其上的縱搖平臺一起在橫向周期性上下?lián)u擺。當?shù)竭_(dá)設定位置時，開關觸發橫搖三位四通換向電磁閥換向，橫搖液壓缸右側供油，帶動橫搖滑塊向左移動，橫搖平臺及縱搖平臺順時針轉動，實現周期性搖擺。

三、傾斜控制方法：

縱搖平臺或橫搖平臺擺到指定的傾斜位置時，使對應的縱搖或橫搖三位四通換向電磁閥處于中間位置。停止供油或回油，鎖定平臺，保持在指定的傾斜位置。
